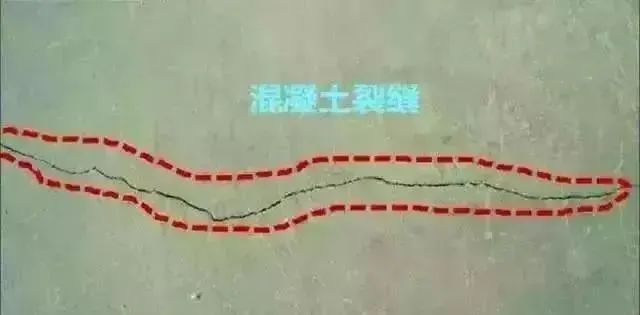

天气越来越热，有一个问题再次浮现在大家眼前——高温天气下该如何控制混凝土开裂呢？以下是根据以往经验为大家总结出的几大措施：

一、温度控制
可通过提前采购水泥，增长水泥储存时间、降低水泥温度，并对运输车采取隔热和保温等措施，有效降低混凝土的入模温度，降低混凝土内部最大温升，缩小混凝土内外温差，以控制有害温度裂缝产生。

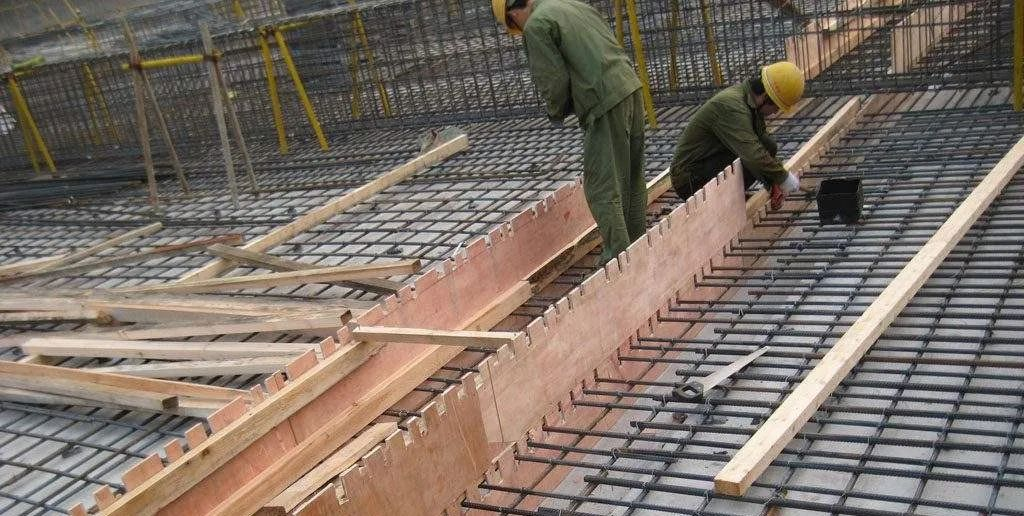

二、分缝分段施工
在大体积混凝土施工中，为改善约束条件，削减温度应力，采取分缝分段浇筑，合理设置水平或垂直施工缝，或在适当位置设置后浇缝，以放松约束程度，增加散热面，同时合理安排混凝土的浇筑顺序，采用薄层连续浇筑，以减少内外温差，防止水化热的过大积聚，减少温度应力。

三、合理的构造配筋
可通过混凝土握裹力使钢筋抵抗混凝土收缩应力，如某底板大体积混凝土厚度2300mm，根据分段施工方案，水平方向分A、B、C三段施工，其中B段是A段与C段之间的填充层，其表面没有受力钢筋，为控制裂缝的产生，经研究在B层表面设置了双向双层间距200mm直径为12mm的螺纹钢。通过浇筑完成后一定时期的观察，此方法有效抑制了混凝土裂缝的产生，达到了预想的结果。

四、加强二次振捣
掌握二次振捣恰当时间的方法有以下两种：（1）将运转着的振动棒以其自身的重力逐渐插入混凝土中进行振捣，如果混凝土仍可恢复塑性的程度使振动棒小心拔出时混凝土仍能自行愈合，而不会在混凝土中留下孔穴，这样就认为该时所施加的二次振捣是适宜的。（2）为准确地判定二次振捣的适宜时间，国外一般采用测定贯入阻力值的方法进行判定。即当标准贯入阻力值达到350N/cm²以前进行二次振捣是有效的，不会损伤已成型的混凝土。根据有关试验结果，当标准贯入阻力值为350N/cm²时，对应的立方体试块强度约为25N/cm²，对应的压痕仪强度值为27N/cm²。

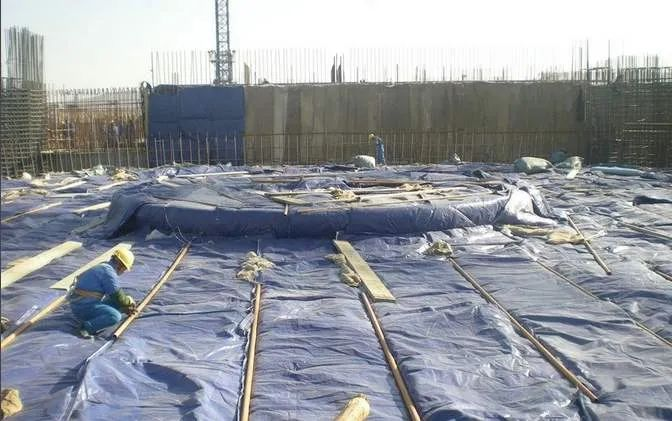

五、加强混凝土养护
混凝土养护尤其是早期养护，主要目的在于保持适宜的温度及湿度，以达到两方面的效果：
◆ 使混凝土免受不利温度、湿度变形的侵袭，防止混凝土有害的冷缩和干缩；
◆ 使水泥水化作用顺利进行，以期达到设计的强度和抗裂能力。
适宜的温湿条件是相互关联的，混凝土的保温措施也常常有保湿的效果。
